290031-6750
290031-6750

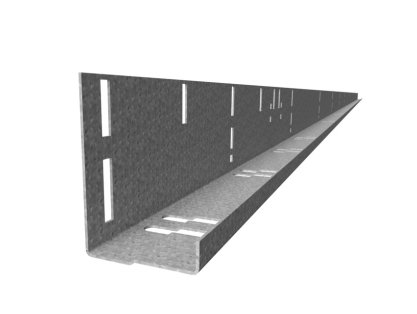

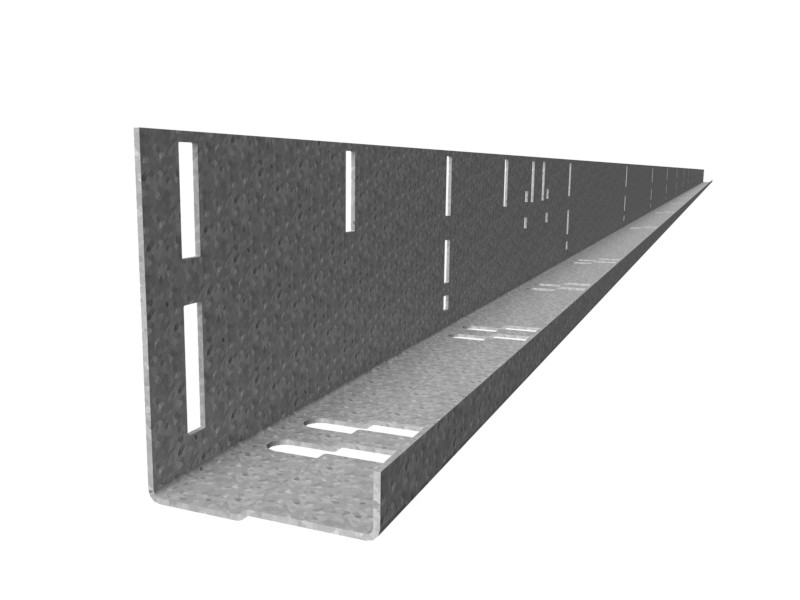

Montante verticale in acciaio 100x68,5x20x1,8mm L=6750mm
Unità
Pezzo
Scatola
2
Pallet
100
Peso (kg)
16,14
Informazioni tecniche
Lunguezza (mm)
6750
Spessore (mm)
1.80
Descrizione del prodotto
Dimensioni 100x69x18x1,8 mm; per sistemi industriali a vite
Schema di foratura flangia lunga adatta al montaggio della guida con codice articolo 220060. Distanza da centro a centro 500 mm
Schema di foratura testa con applicazioni di montaggio.
La superficie di montaggio presenta 2 fori allungati, larghezza 11 mm.
Flangia di montaggio alta 20 mm, in modo che l'anta della porta sia leggermente più lontana dalla parete (20 mm con profilo di tenuta laterale).
Viti di fissaggio: 150131
Bullone di fissaggio: 14022
14022
150131
