290031-6750
290031-6750
Vertical Angle 100x68,5x20x1,8mm L=6750mm
Unité
Pièce
Boîte
2
Palette
100
Poids (kg)
17,18
Informations techniques
Longueur (mm)
6750
Épaisseur (mm)
1.80
Description du produit

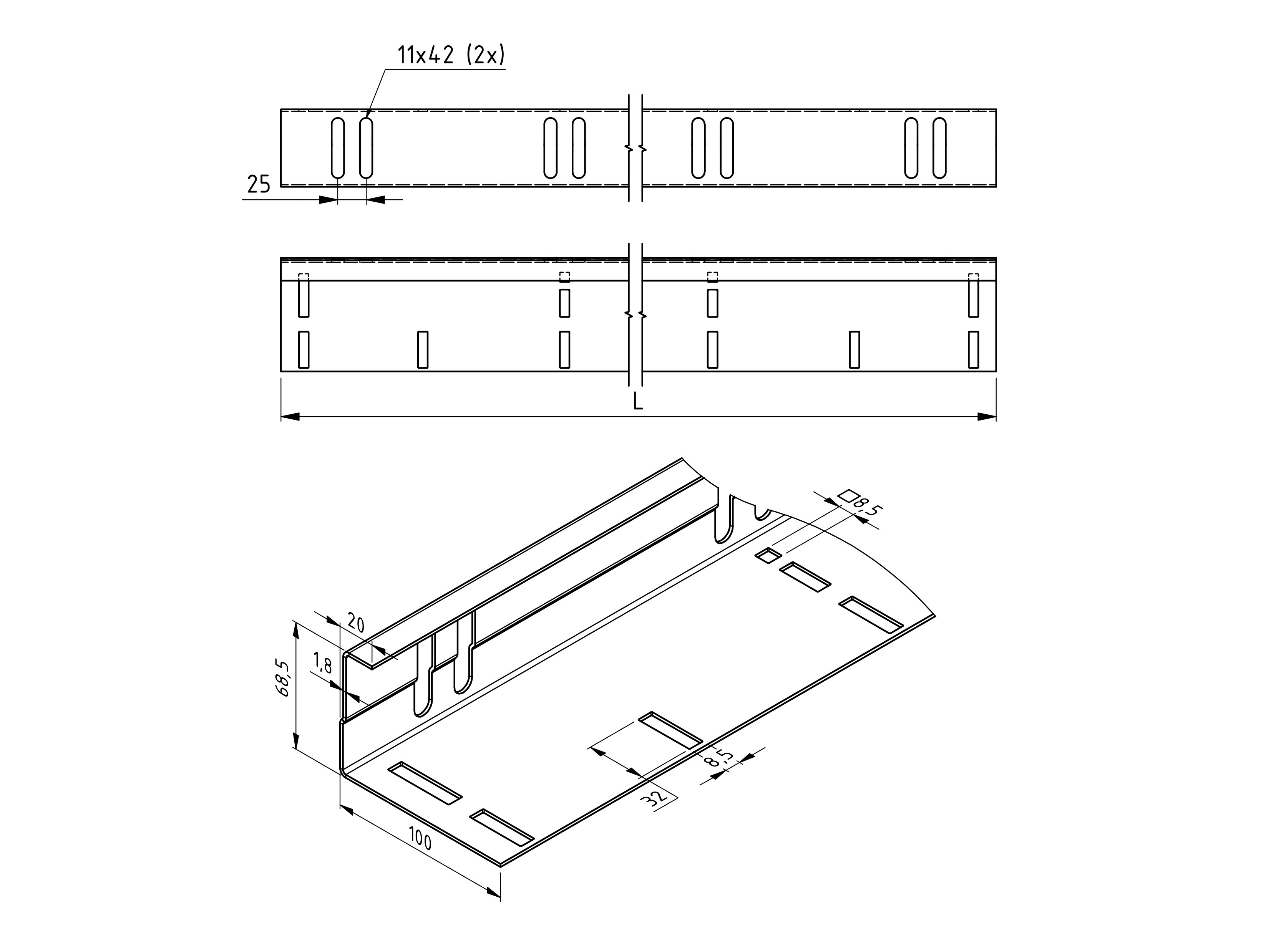

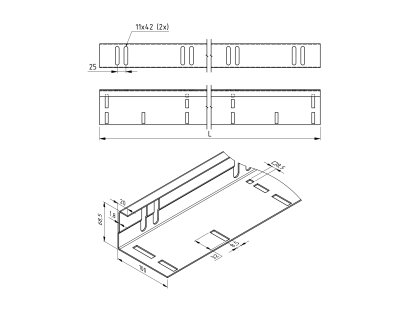

Dimensions 100x69x18x1,8mm ; pour systèmes industriels vissés
Le schéma de perçage de la bride longue convient au montage du rail avec le numéro d'article 220060. Distance centre à centre 500mm
Tête à trous avec applications de montage.
La surface de montage comporte 2 trous oblongs, d'une largeur de 11 mm.
Bride de montage de 20 mm de haut, de sorte que le vantail de porte est légèrement plus éloigné du mur (20 mm avec le profilé d'étanchéité latéral).
Vis de fixation : 150131
Boulon de fixation : 14022
14022
150131
